チヒロ/FS9V2・FS9V3・PC9001

引用元：チヒロ公式HP
https://www.oil-particle-counter.jp/

チヒロが取り扱うオンライン型「PC9001-3-2」とポータブル型「FS9V2・FS9V3」について紹介します。
目に見えない油中の汚染粒子を数値化し、設備トラブルの予防や品質保証の強化に貢献するオイルパーティクルカウンタです。
実際の現場でどのように役立つのか、特徴や活用例を整理しました。

チヒロの
オイルパーティクルカウンタの
強み

オンライン自動測定で
設備トラブルとフィルタ詰まりを
予防

配管ラインに直接組み込み、稼働中の油の状態を連続監視するのが「PC9001-3-2」です。レーザー光遮断方式を採用し、油中を流れる4μmから100μm以上の粒子を自動で計測します。
ISO 4406やNAS等級、SAEなど、油の汚れ具合を段階的に表す国際規格に対応しており、社内基準や顧客要求に基づいた厳格な管理が可能です。

常時モニタリングを行うため、異常の兆候を早期に捉えられるのがメリット。フィルタの目詰まりやポンプ摩耗による汚染レベルの上昇をトラブル発生前に検知でき、計画外の設備停止を防ぎやすくなります。

流量50～500mL/分、粘度2～450cSt程度の油に対応し、一般的な作動油や潤滑油の監視に広く利用可能です。

PLCや監視システムへデータを送ることで、点検工数の削減と監視の自動化を実現します。24時間稼働する油圧設備やタービンなど、停止コストが高い現場で重宝されるモデルです。

持ち運べる測定で現場の判断と
日常点検のレベルアップ

「FS9V2」と「FS9V3」は、現場へ携行してその場で測定を完結させるポータブル型です。
堅牢なケースに測定部とポンプを内蔵しており、FS9V2はサンプリングボトル測定に加え、高圧アダプタ経由で配管からのオンライン測定にも対応しています。FS9V3は主にサンプリング油の解析用途のポータブル機です。

FS9V2はレーザー光遮断方式を採用し、軽量かつ操作性に優れた標準モデルです。一方、FS9V3はAI搭載のデジタル画像解析方式を採用しています。
粒子の数だけでなく、疲労摩耗、切断摩耗、繊維といった粒子の形状や種類まで識別可能です。気泡や水滴をカウントから除外できるため、より実態に近い汚染状況を把握できます。

常設機を設置しにくい建設機械や遠隔地設備の巡回点検において、これらのポータブル機は大きな威力を発揮します。

チヒロの
オイルパーティクルカウンタの
活用例

製鉄所や自動車工場、発電所、建設現場などへの利用を前提に設計されています。
油圧バルブの固着やタービンの軸受損傷といったトラブルは、油の汚れが主因となるケースが少なくありません。定期的に清浄度をチェックし、予兆を捉える運用が不可欠です。

常設監視とスポット診断を組み合わせた具体的な活用イメージを見ていきます。

活用例：
油圧設備とタービン油の
予防保全を見える化

製鉄所や発電プラントのように、大型の油圧ユニットとタービン設備が混在する現場での導入イメージです。

運転中の汚染状況がブラックボックス化し、異常に気づくのはフィルタ差圧警報が鳴った後や異音発生時となって、手遅れになってしまうケースもありえます。

改善策として、特に重要な油圧ラインにはインライン方式のPC9001-3-2の常設が有効です。ISOコードの推移を常時監視し、異常値を検知した瞬間にアラームを発報するよう体制を構築します。

一方で、補機や予備系統、屋外の建設機械にはポータブル型のFS9V2を用いて定期巡回を実施。計画外の設備停止は減少し、オイル交換も適切なタイミングで実施できるようになるでしょう。

チヒロの
オイルパーティクルカウンタの
仕様

PC9001-3-2

引用元：チヒロ公式HP
https://www.oil-particle-counter.jp/

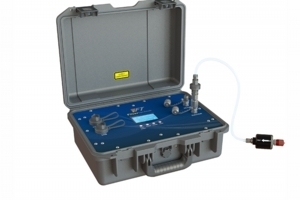

FS9V2

引用元：チヒロ公式HP
https://www.oil-particle-counter.jp/

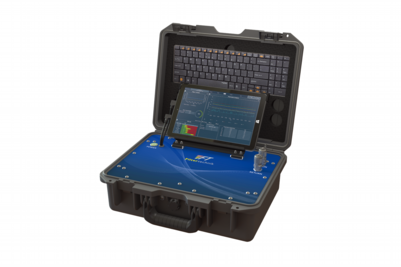

FS9V3

引用元：チヒロ公式HP
https://www.oil-particle-counter.jp/

チヒロのサポート体制・
デモ・レンタル機について

サポート体制やデモ機については公式HPに記載がありませんでした。
